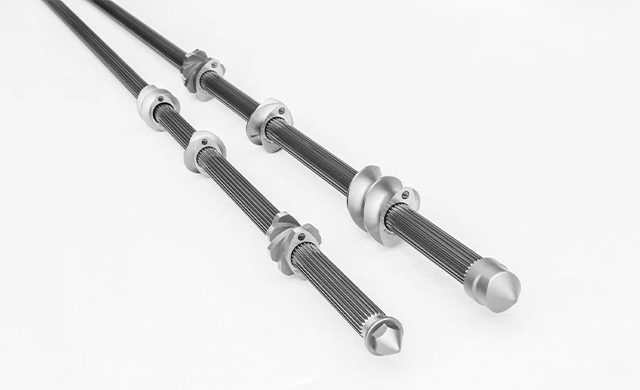

MTG75 高扭芯軸
產品參數
當擠出機向高扭矩、高轉速發展時，芯軸需要承受齒輪箱傳遞的超高扭矩。采用高強度、高韌性的材料，切削式加工方式改為冷擠壓加工方式，改變現有螺桿芯軸傳遞扭矩花鍵的結構。
優勢：高扭矩 高強度 高精度
加工范圍
● 直徑：10-120mm ● 長度：500-9000mm
● 直徑：120-260mm ● 長度：500-6000mm
芯軸類型
● 普通扭矩芯軸 ● 高扭矩芯軸
● 傳統花鍵銑芯軸 ● 冷滾壓芯軸
加工類型 | 加工精度 | 表面光潔度 | 機械性能 | 花鍵強度 | 扭力系數 | 價格 | |
| 冷滾壓 | ★★★★★ | ★★★★ | ★★★★ | ★★★★★ | ★★★★★ | ★★★★★★★ | |
| 傳統花鍵銑 | ★★★ | ★★★ | ★★★ | ★★★ | ★★★ | ★★★ | |

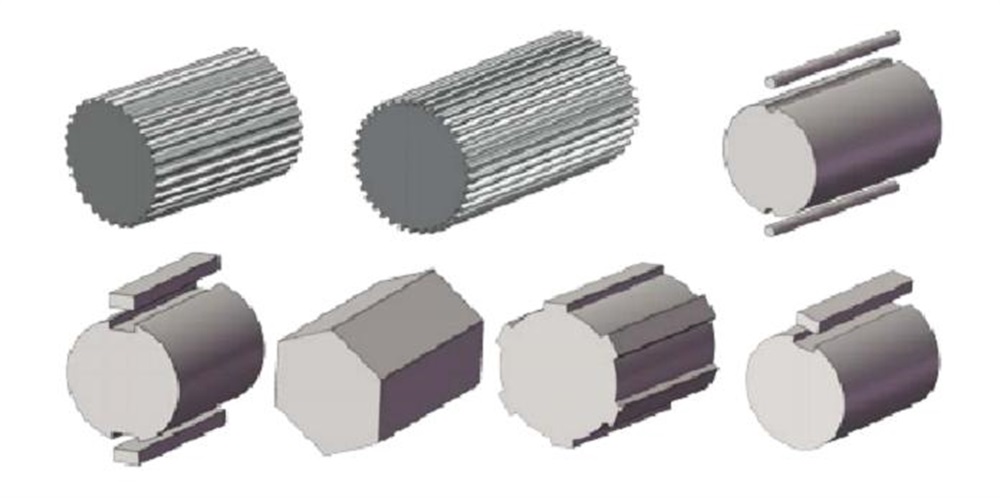

花鍵類
● 單鍵槽 ● 六方鍵
● 高扭矩形鑰匙鍵 ● 雙鍵槽
● 漸開線內花鍵 ● 圓鍵槽
● 矩形花鍵 ● 應客戶要求設計的鍵槽
芯軸材質
| 機型 | 花鍵直徑 | 花鍵扭矩對照表（N*m） | ||||||
WR12 HRC38-42 | WR15A HRC38-42 | WR15E HRC38-42 | 40CrNiMoa HRC28-32 | 40CrNiMoa HRC32-35 | 40CrNiMoa HRC38-42 | |||
| 20 | 10.5 | 75 | 74 | 83 | 44 | 63 | 78 | |
| 30 | 16 | 267 | 261 | 295 | 157 | 224 | 275 | |
| 35 | 18 | 380 | 371 | 421 | 223 | 318 | 392 | |
| 40 | 20 | 521 | 509 | 577 | 306 | 437 | 537 | |
| 50 | 24 | 900 | 880 | 997 | 528 | 754 | 929 | |
| 52 | 37 | 1282 | 1253 | 1420 | 752 | 1074 | 1322 | |
| 60 | 33 | 2340 | 2287 | 2592 | 1374 | 1961 | 2414 | |
| 65 | 33 | 2340 | 2287 | 2592 | 1374 | 1961 | 2414 | |
| 75 | 39 | 3863 | 3775 | 4279 | 2268 | 3237 | 3985 | |
85 | 44 | 5548 | 5421 | 6144 | 3257 | 4648 | 5722 | |
| 95 | 52 | 9157 | 8948 | 10142 | 5375 | 7672 | 9445 | |

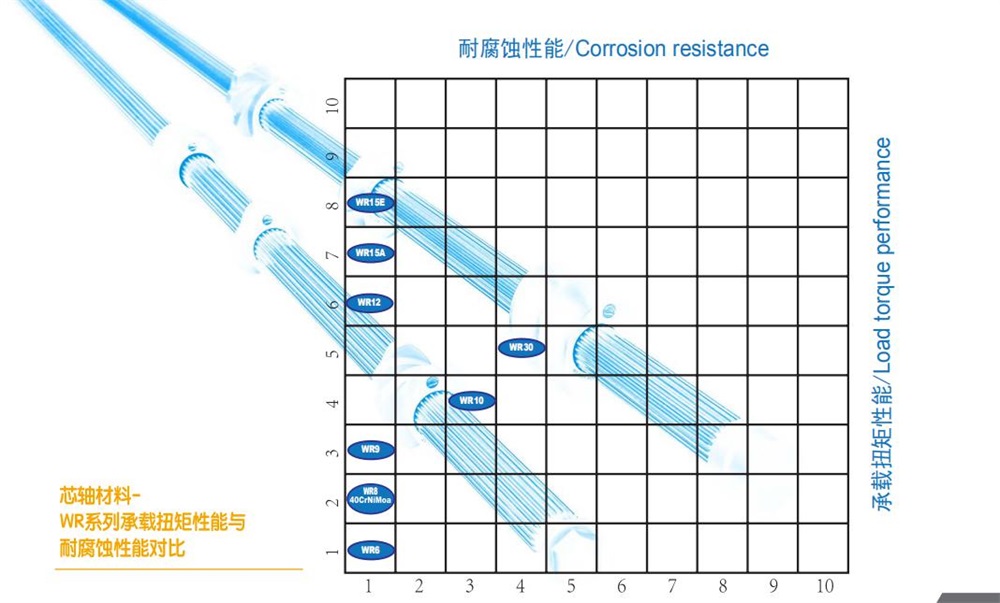

材料應用
Rally*WRI5E是一種高強度合金工具鋼。其性能特點如下：
● 優良的機械強度、韌性和剛性
● 優良的抗熱疲勞、抗沖擊性能
● 良好的高溫強度
● 各項性能等向性的特點
● 良好的機械加工和拋光性能
● 優良的淬透性
● 熱處理過程中良好的尺寸穩定性
Rally*WR30是一種用于高精密元件制造的高壓滲氮鐵基鉻鉬合金。這種合金的性能特點是：
● 優良的機械強度和韌性，即使在60HRC時仍然保持良好的抗沖擊強度
● 淬火并消壓的狀態下具有優異的耐腐蝕性能
● 淬火并回火（最高回火溫度<500℃）狀態下良好的耐腐蝕性能由于采用先進的高壓電渣治煉技術，并輔以智能熱成形工藝，使得WR30具有極佳的純凈度和組織均勻。WR30還具備優良的機加工和拋光性能，以及熱處理后良好的尺寸穩定性
● 熱處理過程中良好的尺寸穩定性
40CrNiMoa是合結鋼的其中一種，也稱合金鋼：
● 它是在優質碳素結構鋼的基礎上，適當地加入一種或數種合金元素（總含量不超過5%）而制成的鋼種
● 淬火850度，冷卻劑-油
● 回火溫度600度冷卻劑-水、油
● 鋼材退火或高溫回火供應狀態布氏硬度GBW≤269
螺套應用
● 通用塑料
● ABS, PA, PC、PE、PET、PP、PS、EVA、PU、PVC、U-PVC等
● PA + GF(玻璃纖維)
● 阻燃增強塑料
● 改性工程塑料
● 各種混合回收物料(廢料或顆粒)等
